Маностат (реле давления РД-2Р и РДД-2Р) - это компактные регуляторы, которые автоматически управляют электрическими цепями в зависимости от давления и перепада давления среды. Устройства применяются там, где нужно непрерывно контролировать параметры и оперативно возвращать их в заданные пределы.

Принцип действия

Основан на сравнении текущего давления с настройкой пружины. Как только давление превышает установленное значение, сильфон через толкатель воздействует на микропереключатель, и цепь замыкается или размыкается. В результате регулятор подаёт сигнал на исполнительный механизм:

• включить насос;
• открыть/закрыть клапан;
• запустить сигнализацию или вентилятор.

Это активное регулирование, а не просто оповещение о проблеме.

Дифференциальное реле перепада давления в отличие от обычного реле, сравнивает два давления, поданные на разные штуцеры. Их разность воздействует на чувствительный элемент, и при достижении заданного перепада внутренний механизм переключает однополюсный контакт. Регулятор отправляет сигнал внешнему устройству - клапану, насосу, вентилятору, и перепад давления возвращается в норму без участия оператора.

В линейке производства РОСМА есть несколько модификаций маностатов:

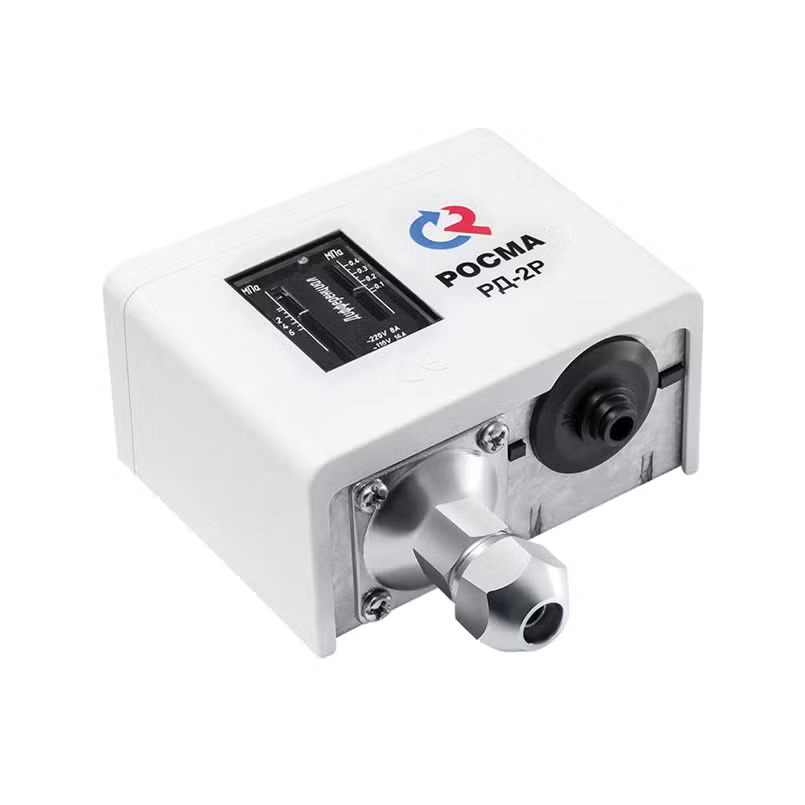

• РД-2Р стандартное;
• РД-2Р двойное;
• РД-Г малогабаритное;

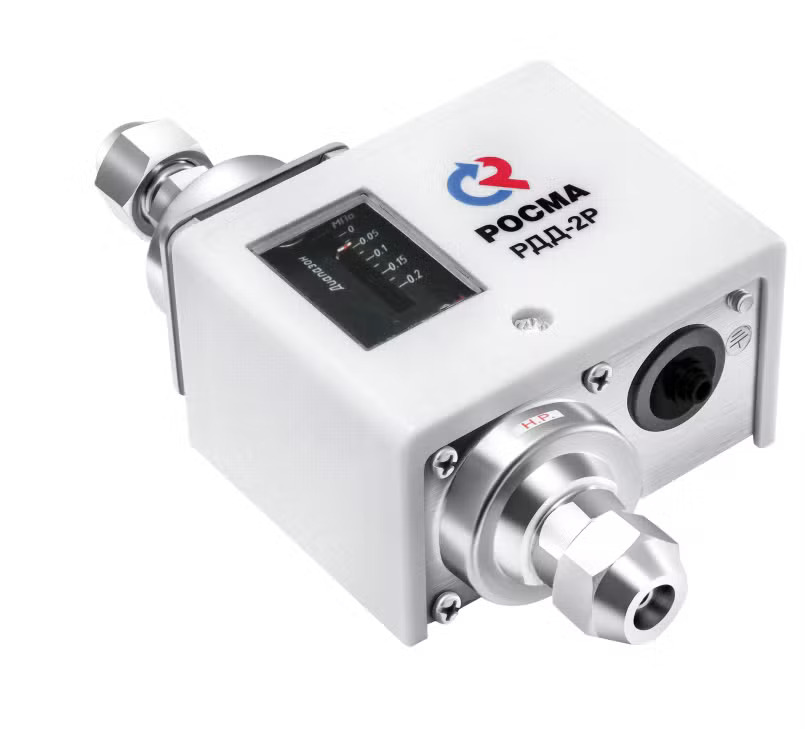

• РДД-2Р дифференциальное;
• РДД-2Р дифференциальное для контроля низких давлений.
