Краны и клапаны

Назначение и особенности

Трехходовые краны и игольчатые клапаны относятся к типу запорной арматуры, которая используется для подключения манометров и других средств измерения к трубопроводным магистралям.

Установка запорной арматуры перед средствами измерения упрощает их монтаж и необходимое обслуживание в процессе эксплуатации. Наличие таких устройств позволяет перенаправлять потоки рабочей среды или сбрасывать давление в системе для демонтажа/замены СИ (средство измерения) без остановки линии.

Принципиальное отличие крана от клапана заключается в их функциях. Первый тип устройства предназначен только для закрытия/открытия трубопровода, а второй обладает возможностью регулировки степени перекрытия потока рабочей среды.

Сфера применения

Запорная арматура широко используется в трубопроводных системах газо- и нефтепроводов, водоснабжения, отопления, а также в различных отраслях промышленности.

Типы устройств

Ассортимент РОСМА отличается разнообразием моделей, типов присоединения и функционального назначения.

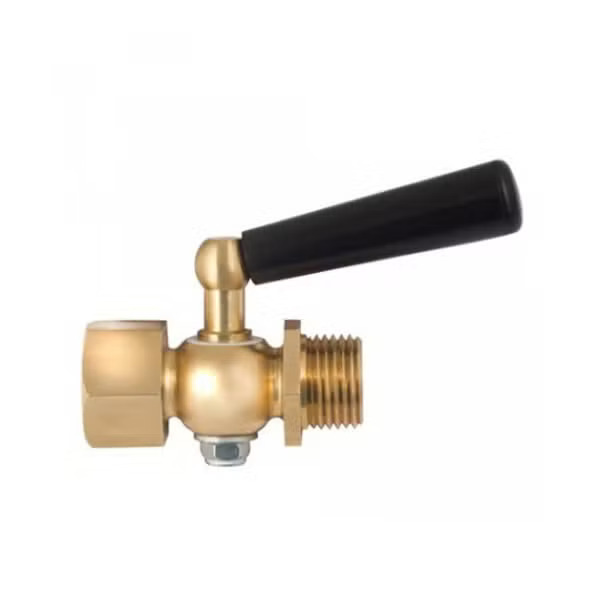

Краны трёхходовые с натяжной гайкой и фторопластовой прокладкой изготовлены из латуни. Используются для подключения СИ к системе с рабочим давлением 2,5 МПа.

Игольчатые клапаны из латуни служат для перекрытия и перенаправления потоков жидкостей или газов с максимальным рабочим давлением до 25 МПа. Устройство оснащено винтом для сброса давления, наличие которого позволяет демонтировать и заменить средство измерения без остановки работы системы.

Двухвентильный игольчатый клапан из латуни предназначен для безопасного подключения контрольного манометра к системе под давлением. Второй вентиль обеспечивает изоляцию тестового порта и дренажного канала от основной магистрали, исключая необходимость остановки технологического процесса для проведения диагностики.

Игольчатые клапаны из нержавеющей стали - это запорные устройства, которые предназначены для плавного частичного или полного перекрытия потока рабочей среды. Выполнены в корпусе из нержавеющей стали. Модельный ряд представлен тремя исполнениями:

• одновентильный, тип SS-V4: рабочее давление среды до 40 МПа;
• одновентильный, тип SS-2V4: возможные значения до 60 МПа;
• двухвентильный клапан, тип SS-2R: применяется в качестве запорного или регулирующего механизма для подключения СИ к импульсным и технологическим линиям с давлением до 40 МПа.

Трехвентильный 3ВБ и пятивентильный 5ВБ блоки используются в качестве запорного или регулирующего механизма для подключения приборов измерения дифференциального давления, например, дифманометров или дифференциальных датчиков к импульсным и технологическим линиям.

Отличие в конструкции 5ВБ от 3ВБ — наличие двух дополнительных вентилей для дренажа/слива рабочей среды, что дает возможность подключения контрольного прибора без отключения дифманометра от системы.

Кнопочный запорный клапан АГ-М с накидной гайкой обеспечивает быстрое перекрытие потока рабочей среды к манометру КМ (напоромеру) или ТМ.

Установленный перед средством измерения клапан, позволяет автоматически перекрывать и разгружать систему с давлением до 1,6 МПа, что способствует снижению постоянной нагрузки давления среды, которая негативно сказывается на чувствительном элементе прибора – мембране или трубке Бурдона.

Предохранительные клапаны ПК-03 и ПК-Н применяются в жидкостных и газовых системах  для защиты манометров ТМ и КМ, а также датчиков РПД от избыточного давления, которое превышает максимально допустимое.

Оба типа устройств относятся к пружинным предохранительным устройствам прямого действия, где усилие пружины противодействует давлению. Открытие происходит когда сила давления среды превышает усилие натяжения пружины.
