Манометры для измерения давления

Типы исполнения

Манометр технический (показывающий) – прибор для измерения давления жидких и газообразных сред.

Приборы применяются во всех отраслях промышленности и предназначены для сферы энергетики, металлургии, нефтехимии, судостроения и научно-исследовательских лабораторий. А также для промышленных предприятий и производств с повышенными требованиями к безопасности.

Особенности конструкции

Технический манометр для измерения давления состоит из чувствительного элемента, трибко-секторного механизма, штуцера и циферблата.

Корпус прибора изготавливается из стали, нержавеющей стали, силумина, а для циферблата применяется алюминий. Чувствительный элемент, штуцер и трибко-секторный механизм выполняются из медного сплава или нержавеющей стали. Для повышения износоустойчивости и виброустойчивости прибор заполняется демпфирующей жидкостью (глицерином или силиконом).

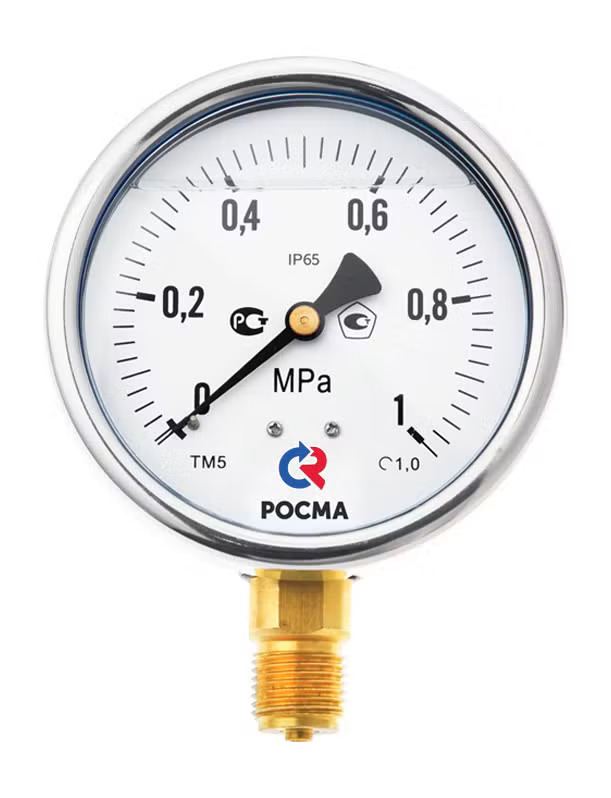

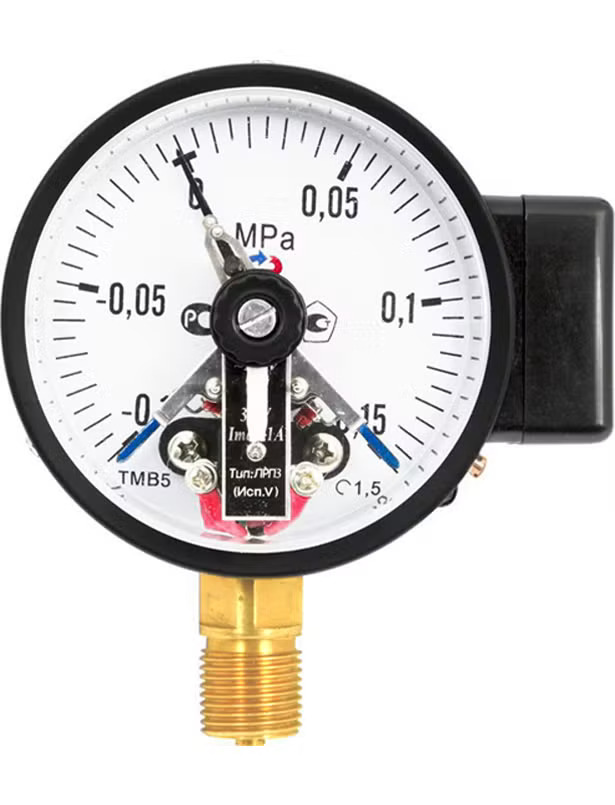

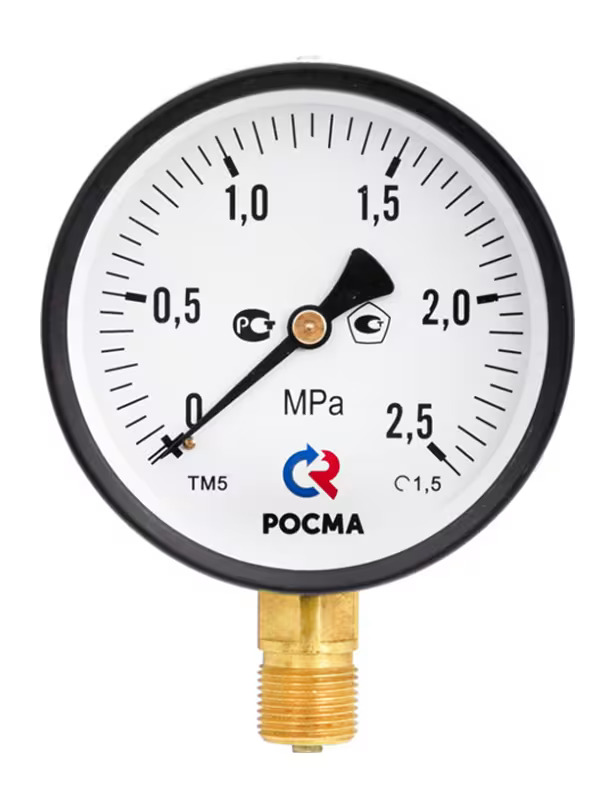

Принцип работы показывающих манометров, типа ТМ, ТВ, ТМВ и ТМТБ, основан на зависимости степени деформации чувствительного элемента – трубки Бурдона от измеряемого давления. Трибко-секторный механизм преобразует перемещение свободного конца трубки в движение стрелки, которая вращаясь, показывает значение измерения на шкале прибора.

Манометр, тип КМ и КМВ отличается от типа ТМ чувствительным элементом, который выполнен в виде металлической мембранной коробки, изготовленной из медных сплавов или нержавеющей стали.

Дифференциальные манометры ТМД (дифманометры или манометры разницы давлений) измеряют разность давлений в двух различных точках. Этим они отличаются от обычных показывающих манометров, которые фиксируют давление в одной точке. В качестве измерительных элементов для дифманометров могут использоваться мембраны, сильфоны или обычные трубки Бурдона. Выбор типа чувствительного элемента определяется рабочим диапазоном измерений, свойствами измеряемой среды (агрессивность, вязкость, температура) и требованиями к точности.
